Введение
Установка секционных ворот начинается не со сборки деталей, а с оценки объекта. Необходимо проверить размеры проёма, состояние стен и потолка, а также свободное пространство по бокам и над въездом. Подготовка проема определяет, получится ли разместить вертикальные и горизонтальные элементы без перекосов. Особенно важны высота проема и высота притолоки: от этих параметров зависит схема движения полотна и выбор подходящего типа подъёма.
Для надёжной работы необходимо заранее подобрать комплект под вес полотна, учесть особенности сэндвич панелей и характеристики уравновешивающего устройства. Ошибки на этапе монтажа секционных ворот могут привести к неравномерному ходу, повышенной нагрузке на крепления и быстрому износу деталей. Грамотно выполненная установка секционных ворот обеспечивает плотное закрывание, безопасное открывание и длительный срок службы. Перед началом установки ворот также проверяют, где будут находиться привод, датчики и ручная разблокировка, чтобы оборудование не мешало коммуникациям и использованию гаража.
Подобрать и заказать секционные ворота в Москве можно с учётом размеров проёма, типа подъёма, комплектации и условий эксплуатации.
Какие требования предъявляются к проёму для секционных ворот
Для установки секционных ворот проём должен иметь правильную геометрию и прочное основание. Стены, перемычки и боковые поверхности должны выдерживать нагрузку от направляющих, кронштейнов и других элементов конструкции. Непрочные строительные материалы, осыпающаяся кладка и значительные перепады поверхности могут привести к ослаблению креплений и перекосам полотна.
Основные параметры проёма
Перед началом работ измеряют ширину и высоту в нескольких точках. Дополнительно проверяют размеры боковых простенков, высоту притолоки и глубину помещения. Полученные значения позволяют определить тип подъёма, положение стоек и доступное пространство под потолком.
- боковые поверхности должны быть ровными и находиться в одной плоскости;
- верхняя перемычка должна обеспечивать надёжное крепление механизма;
- пол в нижней части проёма должен быть горизонтальным;
- в зоне движения полотна не должно быть труб, кабелей и светильников;
- диагонали проёма должны совпадать или иметь минимальные допустимые отклонения.
Требования к поверхности и свободному пространству
Вертикальные участки проверяют с помощью строительного уровня. Если стены имеют заметные неровности, их необходимо выровнять до начала монтажа. Потолочная зона также должна быть свободной, поскольку там крепятся направляющие и размещаются детали подъёмной системы.
При низкой притолоке применяют специальную схему установки, рассчитанную на ограниченное пространство. Однако окончательное решение принимают только после точного замера и проверки расположения коммуникаций. Правильно подготовленный проём упрощает сборку ворот, обеспечивает ровное движение полотна и снижает риск неисправностей при дальнейшей эксплуатации.
Как правильно выполнить замеры перед установкой ворот
Точные замеры необходимы для правильного подбора секционных моделей и расчёта траектории движения полотна. Измерения выполняют после завершения отделки проёма и устройства чистового пола. Если размеры снять раньше, толщина штукатурки, утепления или напольного покрытия может изменить фактические параметры и осложнить последующую сборку.
Какие значения необходимо определить
Ширину измеряют в верхней, средней и нижней точках, а высоту — с обеих сторон и по центру. Для расчёта используют наименьшие полученные значения. Такой подход учитывает возможные отклонения кладки и снижает риск того, что рама окажется больше доступного пространства.
- ширина и высота светового проёма;
- расстояние от его верхней границы до потолочного перекрытия;
- ширина правого и левого боковых участков;
- глубина помещения;
- разница между диагоналями;
- расположение труб, кабелей, окон и других препятствий.
Как проверить геометрию
Рулетки недостаточно для полной оценки. Вертикальность боковых плоскостей проверяют строительным уровнем или лазерным прибором, а горизонтальность пола — по всей ширине въезда. Диагонали должны быть максимально близкими по длине. Значительная разница указывает на перекос, который способен нарушить движение полотна и плотность прилегания уплотнителя.
Как избежать ошибок
Все результаты записывают сразу после измерения и отмечают на схеме. Не следует округлять значения в большую сторону или ориентироваться только на один участок. Перед заказом ворот желательно повторить проверку и сопоставить полученные данные с требованиями выбранной комплектации.
Если проём имеет сложную форму, слабое основание или заметные отклонения, измерения лучше поручить специалистам. Профессиональные замеры позволяют заранее определить необходимые доработки, правильно рассчитать параметры полотна и избежать расходов на переделку готового изделия.
Из каких этапов состоит монтаж секционных ворот
Последовательность монтажа секционных ворот включает несколько этапов: от проверки комплекта и разметки проёма до регулировки привода и испытания готовой системы. Нарушение порядка работ может привести к перекосу полотна, неравномерному движению и повышенному износу комплектующих.
Подготовка и разметка
Сначала монтажники сверяют фактические размеры проёма с технической документацией, проверяют наличие деталей и оценивают прочность основания. Затем на стенах отмечают точки крепления стоек и кронштейнов. Разметку выполняют по уровню, поскольку даже небольшое отклонение влияет на положение полотна и работу роликов.
Сборка направляющей системы
Следующий этап — установка вертикальных направляющих по обеим сторонам проёма. После проверки расстояний и диагоналей к ним присоединяют горизонтальные направляющие, которые крепятся к потолку с помощью подвесов. Все соединения затягивают только после окончательного выравнивания каркаса.
Формирование полотна
Секции собирают снизу вверх, соединяя панели петлями. На каждой части устанавливают ролики, боковые опоры и другие необходимые элементы. Нижняя секция должна располагаться строго горизонтально, иначе при открывании появится перекос. После сборки проверяют свободный ход полотна по всей траектории.
Установка подъёмного устройства
В зависимости от комплектации применяют торсионный механизм или пружины растяжения. При монтаже торсионного механизма вал, барабаны и тросы размещают по схеме производителя, после чего выполняют натяжение пружин. Эти операции требуют точного расчёта, поскольку неправильная регулировка создаёт опасную нагрузку и мешает уравновешиванию конструкции.
Подключение и проверка
На заключительном этапе устанавливают привод, подключают автоматику и настраивают крайние положения. Затем ворота несколько раз открывают вручную и автоматически, проверяя плавность движения, плотность закрывания и срабатывание защиты. Только после испытаний крепёж окончательно затягивают, а владельцу передают инструкции по безопасной эксплуатации.
Как устанавливают направляющие, полотно и подъёмный механизм
При монтаже секционных ворот сначала формируют направляющую систему, затем собирают подвижную часть и только после этого подключают подъёмный узел. Такая последовательность позволяет точно задать траекторию полотна, равномерно распределить нагрузку и избежать перекосов при открывании.
Монтаж вертикальных и горизонтальных элементов
Установку начинают с вертикальных направляющих. Их размещают по обеим сторонам проёма, выравнивают по уровню и временно фиксируют. Расстояние между профилями проверяют в нескольких точках: слишком узкий проход будет мешать движению полотна, а чрезмерный зазор приведёт к люфту роликов.
После проверки вертикальных стоек монтируют горизонтальные направляющие. Они крепятся к потолку с помощью подвесов и соединяются с вертикальной частью без ступеней и резких перепадов. Переход полотна из одной плоскости в другую должен быть плавным, поэтому положение элементов контролируют по диагоналям и высоте.
Сборка полотна
Работу начинают с нижней панели, которую устанавливают строго горизонтально. Затем последовательно добавляют остальные секции полотна, соединяя их с помощью петель. По краям размещают роликовые опоры, а зазоры между деталями регулируют так, чтобы конструкция двигалась свободно и не задевала профиль. После сборки проверяют положение по всей ширине ворот.
Установка подъёмного механизма
Тип уравновешивающего устройства выбирают с учётом массы ворот и доступного пространства над проёмом. Для подъёма секционных конструкций применяют торсионный узел или пружинные элементы растяжения. Вал, барабаны и тросы монтируются по схеме производителя, после чего выполняется регулировка натяжения.
Правильно настроенная система удерживает подвижную часть в промежуточном положении и позволяет открывать её ручным способом без значительных усилий. Завершающий этап включает проверку креплений, плавности хода и равномерности натяжения тросов. Работы с пружинами следует доверять профессионалам, поскольку ошибки при настройке могут привести к резкому движению конструкции и повреждению комплектующих.

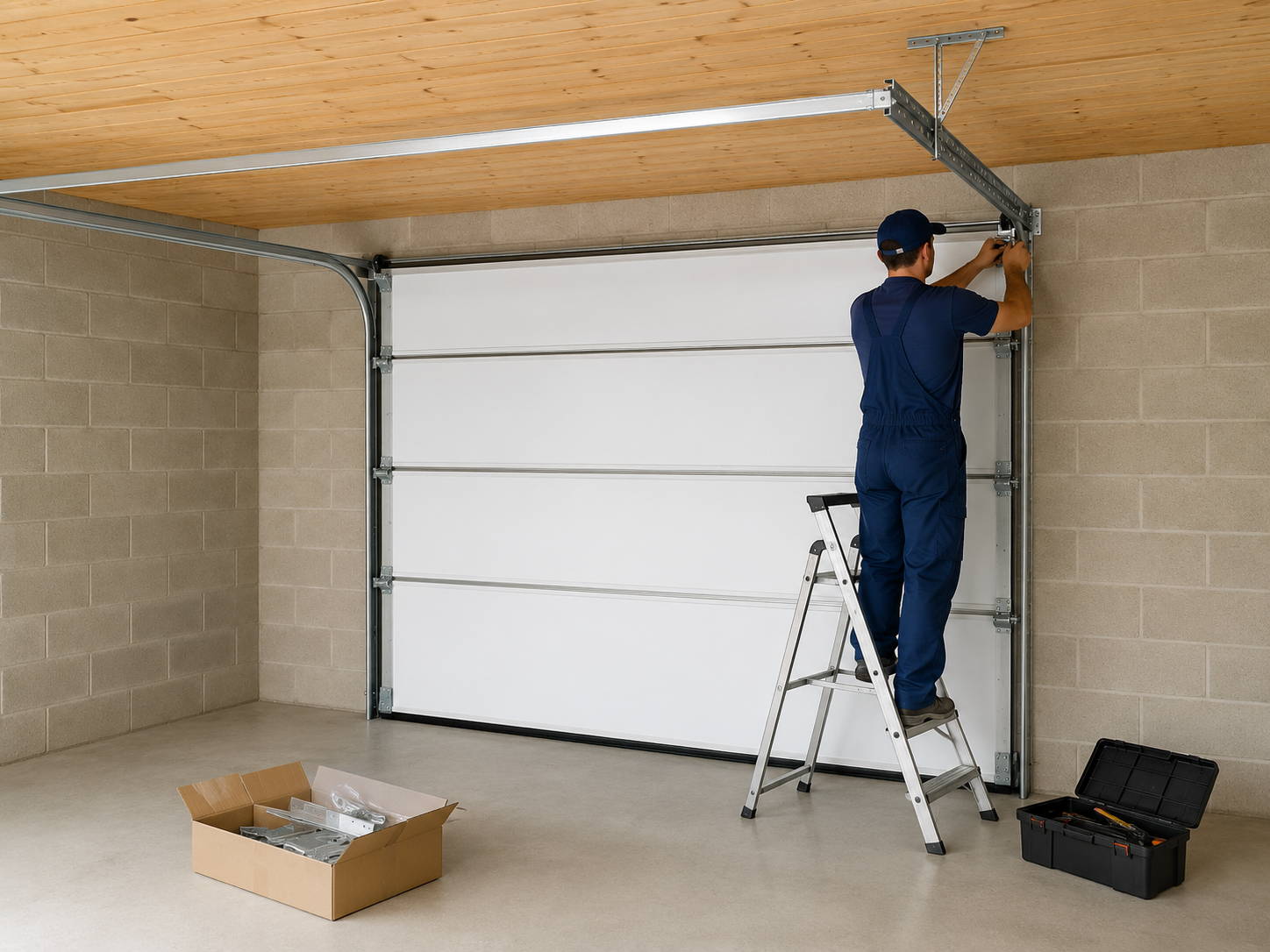

Как проверить правильность установки и настроить автоматику
Проверка качества начинается до подключения привода. Ворота несколько раз открывают и закрывают вручную, оценивая плавность хода, отсутствие перекосов и посторонних звуков. Подвижная часть должна удерживаться в промежуточном положении, а нижний уплотнитель — равномерно прилегать к полу по всей ширине проёма.
Что проверить после завершения монтажа
Все стойки, подвесы и соединения осматривают на наличие люфта. Направляющие должны располагаться параллельно, ролики — свободно перемещаться по профилю, а тросы — иметь одинаковое натяжение. Ворота не должны самопроизвольно опускаться, резко подниматься или задевать элементы конструкции.
- крепления затянуты и не смещаются под нагрузкой;
- подвижная часть движется без рывков и заклинивания;
- тросы наматываются на барабаны равномерно;
- уплотнители плотно прилегают по периметру;
- ручная разблокировка работает без чрезмерного усилия.
Настройка автоматического управления
После механической проверки устанавливают привод и задают крайние положения открытия и закрытия. Затем регулируют усилие, с которым автоматика перемещает ворота. Оно должно быть достаточным для стабильной работы, но не чрезмерным, чтобы система своевременно реагировала на препятствие.
Отдельно проверяют фотоэлементы и функцию автоматического возврата. При появлении предмета в зоне закрытия движение должно остановиться или измениться на обратное. Настройки выполняют по инструкции производителя конкретной модели привода, поскольку порядок программирования и допустимые параметры могут различаться.
Контрольный запуск
После завершения регулировки выполняют несколько полных циклов в ручном и автоматическом режимах. Если ворота работают надёжно, не вибрируют и останавливаются в заданных положениях, оборудование можно передавать в эксплуатацию. Владельцу также объясняют порядок аварийной разблокировки, правила безопасного использования и рекомендуемую периодичность обслуживания.
