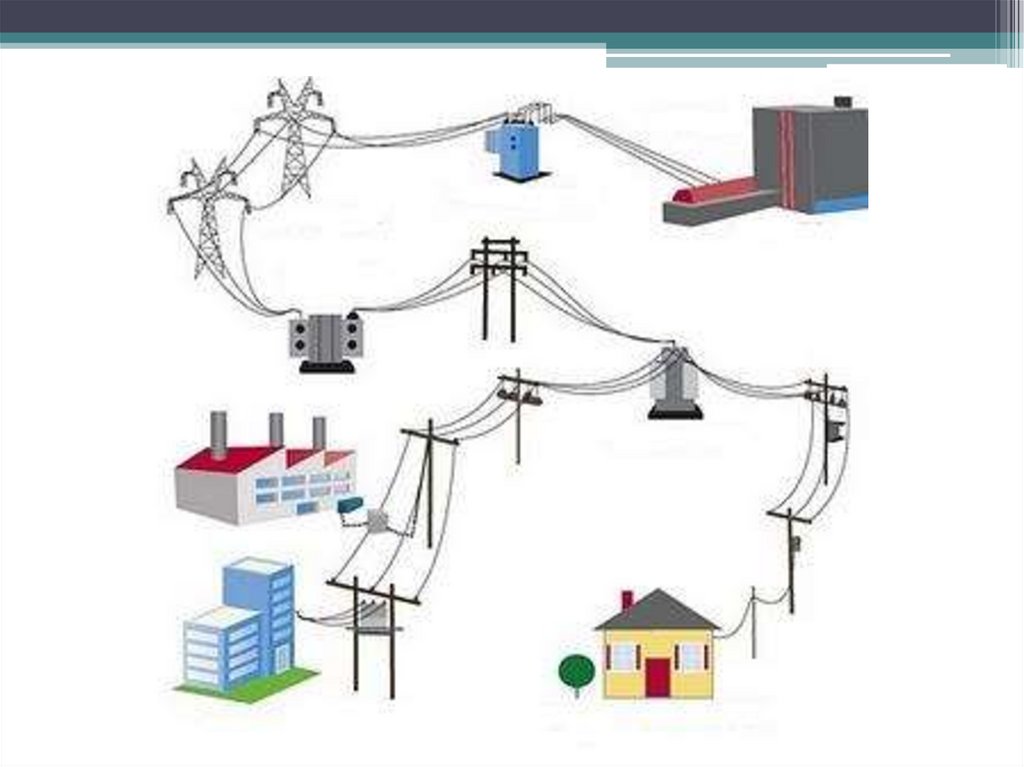

Электроснабжение объекта делят на две связанные части. Внешняя сеть доводит электроэнергию от питающего центра до точки присоединения, внутренняя распределяет ее по предприятию, зданию или производственной площадке. Такое разделение определяет состав проекта, зоны ответственности и перечень расчетов.
Что относится к каждой части
При разработке внешнего и внутреннего электроснабжения сначала фиксируют точку, в которой заканчивается одна часть системы и начинается другая.
К внешней системе относят питающие линии и оборудование, через которые мощность поступает к объекту. Внутренняя часть включает подстанции, распределительные устройства, шинопроводы, кабельные линии, щиты и цепи отдельных потребителей.
Какие параметры передаются на внутреннюю сеть
Для внутреннего проектирования нужны характеристики питающей сети:
-
доступная мощность в точке подключения;
-
уровень напряжения и допустимые отклонения;
-
расчетные токи короткого замыкания;
-
число вводов и условия резервирования;
-
режим нейтрали и требования к защитам.
По этим данным выбирают трансформаторы, вводные аппараты, схему секционирования шин и сечения кабелей. Изменение параметров внешней сети может потребовать пересчета внутренней части.
Как внешняя сеть влияет на внутреннюю
Количество вводов определяет способ резервирования. При двух независимых источниках внутреннюю сеть можно разделить на секции и предусмотреть автоматическое включение резерва. При одном вводе резерв для отдельных нагрузок приходится организовывать иначе.
Мощность в точке присоединения задает предел, в котором может работать внутренняя система. Установка более мощных трансформаторов внутри площадки сама по себе не увеличивает возможность отбора энергии из внешней сети.
Токи короткого замыкания учитывают при выборе коммутационных аппаратов и защит. Если отключающей способности оборудования недостаточно, приходится менять аппараты, схему или предусматривать ограничение токов КЗ.
Как увязывают обе части
Изменение точки подключения, класса напряжения или условий резервирования меняет параметры вводов и распределения внутри объекта. Есть и обратная связь: рост нагрузки или появление электроприемников более высокой категории надежности может потребовать пересмотра внешней схемы.
Итоговое решение должно совпадать по мощности, напряжению, надежности и расчетным режимам на границе двух систем. Только после такой увязки внешняя и внутренняя части рассматриваются как единое электроснабжение объекта.
