Трещины в ограждающих конструкциях появляются не только от морозного пучения грунта при неправильно сделанном фундаменте, они могут возникать и при его осадке независимо от времени года. Немало и других причин. Попробуем их все систематизировать.

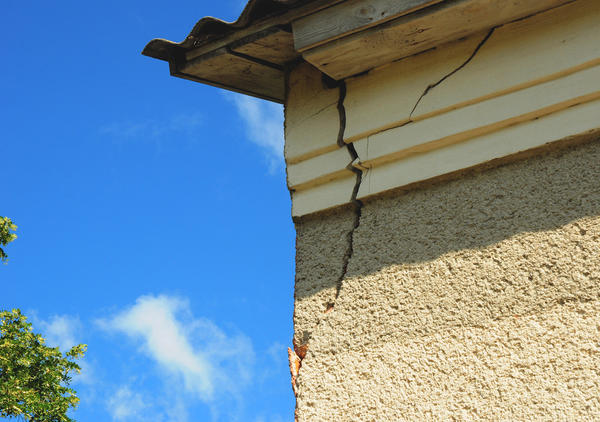

Неприятно, когда в стене нового дома появляется трещина
Повреждение стен зачастую связано с ошибочной технологией их возведения (например, из-за неправильной перевязки кирпичной облицовки с несущими стенами из бруса, бревна и др.). Но трещины в стенах могут образоваться при нарушении последовательности технологических операций: например, если инженерные коммуникации прокладывают под домом после возведения его коробки. При откопке траншей основание под фундаментом в этом случае нарушается. Опорные конструкции на некоторой длине могут оказаться зависшими, на что они не были рассчитаны. Их прогиб может превысить допустимую величину. И всё же большинство трещин связано с неравномерными деформациями, превышающими допустимые значения. Ads by
Деформации осадок
Под действием веса дома происходит сжатие грунтов основания, сопровождающееся осадками фундаментов. Если осадки по всему дому происходят равномерно или неравномерно, но в допустимых пределах, трещины не возникают. Так, допустимые относительные деформации (∆h/L) для кирпичных и блочных стен составляют 0,0005, где ∆h — разница деформаций или стрела прогиба; L —длина стены. Рис 1. Деформация стен и характер образования трещин: а) – при осадке столбчатых фундаментов; б) – при осадке ленточных фундаментов; в) и г) — при деформации пучения;
Δh – разность деформаций; L – длина стены
Неравномерные осадки больше допустимых возникают, если давление от веса дома под фундаментами превышает расчётное сопротивление грунтов в основании. Это случается, когда опорные конструкции проектируют на глазок, в том числе:
Трещина в кирпичной стене, возникшая из-за деформации фундамента
Деформации пучения
При строительстве на площадках, сложенных мелкими или пылеватыми песками, супесями, суглинками или глинами, проявляются пучинистые свойства грунтов. Зимой, если касательные или нормальные силы пучения превышают нагрузки от дома, происходят деформации пучения. В разных частях дома нагрузки различны и деформации происходят неравномерно. При превышении допустимых пределов в стенах дома образуются трещины. Это происходит в случаях, если: Трещина, возникшая по причине промерзания пучинистого основания плитного фундамента
Меры по предотвращению трещин
Как же избежать образования трещин и как устранить их развитие, если они появились? В общем виде способы устранения причин образования трещин уже содержатся в анализе самих причин. Кроме того, при проектировании фундамента необходимо выполнение ряда конструктивных требований:
Заключение
Чтобы исключить образование трещин в кирпичных и блочных стенах малоэтажных домов, необходимо выполнение трёх условий — это проведение инженерно-геологических изысканий, квалифицированная разработка проекта фундаментов, качественное выполнение работ. Целесообразно осенью провести инженерно-геологические изыскания, зимой и весной определиться с проектом дома и заказать разработку проекта фундамента. А к началу строительного сезона необходимо решить такие организационные вопросы, как составление сметы, и выбор подрядчика. Текст: Л. Гинзбург, кандидат технических наук
Рисунки: В. Давыдов
