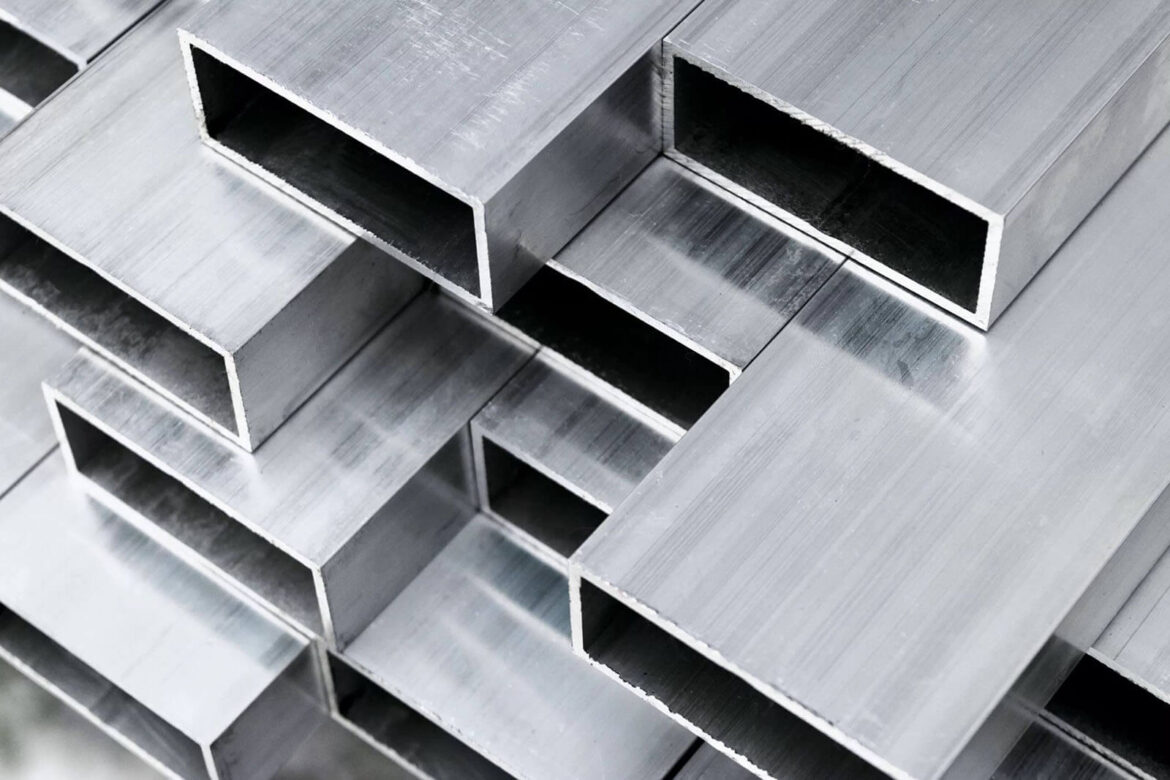

Профильная труба — это металлическое изделие с некруглым поперечным сечением. В отличие от классической круглой трубы, она имеет форму квадрата, прямоугольника, овала либо более сложную геометрию, что придаёт ей принципиально иные механические характеристики. Благодаря оптимальному распределению материала относительно осей изгиба и наличию плоских граней профильная труба сочетает высокую жёсткость с технологичностью монтажа, поэтому заняла ключевое место в строительных металлоконструкциях, машиностроении и мебельном производстве.
Систематизированный перечень всех выпускаемых промышленностью типоразмеров, форм и технических характеристик профильных труб называется сортаментом. Сортамент закреплён государственными стандартами (ГОСТ) и техническими условиями (ТУ), что обеспечивает единство требований у разных производителей и позволяет инженеру при проектировании оперировать точными, воспроизводимыми параметрами.
Основные классификационные оси сортамента
Сортамент профильных труб строится на нескольких взаимосвязанных признаках, каждый из которых непосредственно влияет на несущую способность, технологию обработки и конечную стоимость.
- Форма сечения. Наиболее массовые позиции сортамента — квадратные и прямоугольные трубы. Квадратное сечение даёт одинаковую жёсткость во всех направлениях, что ценно для колонн и стоек. Прямоугольное сечение анизотропно: момент инерции и момент сопротивления по высоте значительно больше, чем по ширине, поэтому при ориентации большей стороной вертикально достигается выигрыш в жёсткости на изгиб до 30–40% относительно квадратного профиля той же массы. Овальные трубы регламентированы отдельно и применяются в мебели и декоративных элементах. Сложные сечения (шестигранные, треугольные) выпускаются по ТУ, в основном в архитектуре и приборостроении.
- Материал изготовления. Сортамент охватывает углеродистые стали обыкновенного качества и качественные, низколегированные стали, коррозионно-стойкие (нержавеющие) стали аустенитного и ферритного классов, а также цветные металлы — прежде всего алюминиевые сплавы типа АД31. Выбор стали прямо определяет предел текучести (σт): у рядовой Ст3сп σт ≈ 245 МПа, у низколегированной 09Г2С — 345 МПа, у термообработанной 30ХГСА — до 650 МПа. Нержавеющие стали (AISI 304, 316) незначительно уступают по прочности, но обеспечивают коррозионную стойкость без дополнительной защиты. Алюминиевые трубы при σт около 160 МПа и модуле упругости 70 000 МПа (против 200 000–210 000 МПа у стали) выигрывают в весе (легче на 54%), что предопределяет их применение в лёгких конструкциях.
- Технология производства. Сортамент различает электросварные и бесшовные трубы. Электросварные получают формовкой штрипса в круглую заготовку с последующей высокочастотной сваркой продольного шва и профилированием на валках. Они экономичны, обладают хорошей точностью размеров и применяются в массовом строительстве. Бесшовные трубы производят горячей прошивкой или холодным волочением цельной заготовки; отсутствие шва даёт прирост прочности на 15–20% и полную герметичность. Горячедеформированные бесшовные трубы способны нести высокие нагрузки в мостостроении и машиностроении; холоднодеформированные дают повышенную точность, гладкую поверхность и тонкие стенки, что востребовано в точном машиностроении.
- Толщина стенки определяет границу между лёгкими и тяжёлыми элементами в сортаменте. Тонкостенные трубы (стенка до 2,5 мм) минимизируют вес и расход металла, используются для каркасов мебели, ограждений, теплиц. Толстостенные (от 3 мм и выше) предназначены для несущих конструкций — балок, ферм, колонн, опор. Параметр напрямую связан с моментом инерции сечения и площадью поперечного сечения, а значит, и с прочностью на сжатие и изгиб.
- Точность изготовления. ГОСТы устанавливают два класса точности: обычную и повышенную. Трубы повышенной точности имеют ужесточённые допуски по наружным размерам, толщине стенки, радиусу скругления углов и кривизне. Они применяются там, где критичны минимальные зазоры и высокая повторяемость — в автоматизированных сборочных линиях, станкостроении, ответственных архитектурных элементах.
Нормативная база сортамента
Сортамент профильных труб закреплён системой государственных стандартов, охватывающих как геометрические параметры, так и технические требования к металлу, качеству поверхности и методам испытаний.
Ключевым документом на сортамент квадратных труб является ГОСТ 8639-82. Он задаёт номенклатуру наружных размеров сторон от 10×10 мм, толщин стенок и теоретической массы погонного метра для горячедеформированных, холоднодеформированных, электросварных и электросварных холоднодеформированных труб. Аналогичную роль для прямоугольного сечения выполняет ГОСТ 8645-68, регламентируя диапазон высот и ширин с теми же способами производства. Сортамент овальных труб нормирует ГОСТ 8642-68.
Для строительных металлоконструкций основным стандартом выступает ГОСТ 30245-2003 — он охватывает стальные гнутые замкнутые сварные квадратные и прямоугольные профили, определяя не только размеры, но и класс прочности, требования к сварному шву и механические свойства. Более современный ГОСТ 32931-2015 расширяет перечень профилей и классов прочности, постепенно замещая часть положений предыдущего стандарта.
Общие технические условия на профильные трубы из углеродистой и легированной стали содержатся в ГОСТ 13663-86; он устанавливает требования к качеству поверхности, способы испытаний (на сплющивание, изгиб, ударную вязкость), правила маркировки и приёмки.
Для коррозионно-стойких сталей применяют ГОСТ 9940-81 (бесшовные горячедеформированные) и ГОСТ 9941-81 (бесшовные холодно- и теплодеформированные). Эти стандарты регламентируют химический состав, механические свойства и сортамент круглых труб, из которых затем путём холодного профилирования могут изготавливаться профильные. Алюминиевые профильные трубы охвачены ГОСТ 18475-82 (холоднодеформированные) и ГОСТ 8617-81 (прессованные профили, включая полые трубчатые).
Помимо ГОСТов, часть сортамента — прежде всего изделия с уникальными размерами или особыми свойствами — выпускается по техническим условиям (ТУ), которые разрабатываются производителями и не должны противоречить действующим стандартам. Однако для массового строительства и типового проектирования приоритет остаётся за ГОСТированной продукцией: именно она гарантирует полную взаимозаменяемость и подтверждённые расчётные характеристики.
Практическое значение сортамента
Для инженера-конструктора сортамент — не просто таблица размеров, а инструмент выбора оптимального сечения. Зная требуемый момент сопротивления изгибу (W) и момент инерции (I), он находит в сортаменте трубу, удовлетворяющую условиям прочности и жёсткости при минимальном расходе металла. Например, для балки перекрытия может быть выбрана прямоугольная труба 60×40×2 мм с ориентацией большей стороной вертикально: её момент сопротивления по высоте (Wy ≈ 48,3 см³) на 38% превышает показатель квадратной 50×50×2 мм (Wx = Wy ≈ 34,9 см³) при почти одинаковой массе погонного метра. Замена двутавра двумя швеллерами, сваренными в короб, даёт экономию металла до 15% без потери несущей способности.
Сортамент также определяет экономику. Трубы из углеродистой стали дешевле низколегированных и нержавеющих; электросварные выгоднее бесшовных; обычная точность снижает цену по сравнению с повышенной. Однако выбор всегда диктуется условиями эксплуатации: если конструкция подвергается динамическим нагрузкам или работает при отрицательных температурах, проект потребует низколегированную сталь с гарантированной ударной вязкостью, и сортамент по ГОСТ 30245-2003 предложит соответствующие позиции.
Таким образом, сортамент профильных труб представляет собой стройную систему, где геометрия, материал, способ производства и точность увязаны в единые типоразмеры, обеспеченные государственными стандартами. Знание этой системы позволяет избежать ошибок при заказе, гарантирует совместимость элементов конструкции и служит фундаментом для всех прочностных расчётов.
