Сварной шов может выглядеть идеальным на глаз, но внутри таится что угодно. Именно тут приходит на помощь проверка сварки ультразвуком — метод, который не ломает деталь и показывает, что спрятано под поверхностью. В этой статье расскажу, как это работает, какие бывают подводные камни и что важно знать, если вы столкнулись с необходимостью контроля качества сварных соединений.
Почему проверка сварки ультразвуком нужна и где применяется
Инспекция ультразвуком чаще всего используется в тяжелой промышленности, на объектах энергетики, в судостроении и при изготовлении давления-стойких сосудов. Она позволяет обнаружить трещины, несплавления, поры и включения, которые невозможно увидеть визуально. Это экономично: вместо разбора или замены деталей вы получаете точную картину внутреннего состояния шва.
Важно понимать, что проверка сварки ультразвуком — не панацея, а инструмент. Она отлично решает задачи поиска дефектов и измерения размера расколов, но требует подготовленного оператора и корректной калибровки оборудования.
Как это работает: принципы без лишней теории

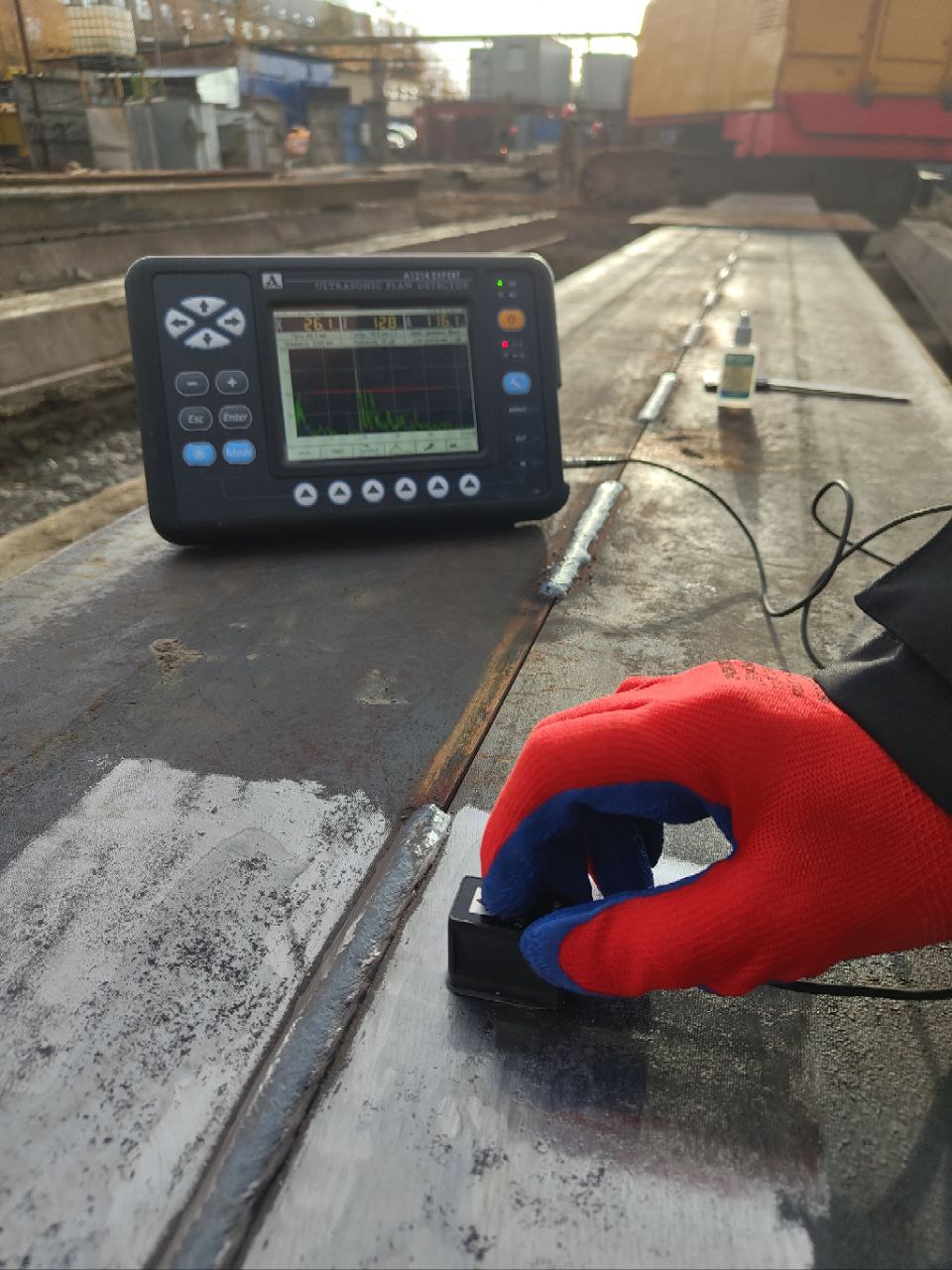

Суть проста: в материал вводят ультразвуковую волну, она проходит через шов и отражается от границ и дефектов. Приемник улавливает отражения и преобразует их в сигналы, которые анализирует оператор. По времени прихода и амплитуде сигналов судят о расположении и размере дефекта.
Сканирование можно проводить контактным методом с использованием геля или с помощью проточной воды. Для сложных геометрий применяют специальные пробы или фазированные антенны, которые дают более подробную картину.
Оборудование и типичные методики
Современные приборы варьируются от портативных толщиномеров до сложных систем с фазированными матрицами. Выбор зависит от задачи: нужно ли только найти трещину или нужно измерить глубину пор и оценить протяженность дефекта.
| Тип задачи | Инструмент | Преимущество |
|---|---|---|
| Быстрая проверка швов | Портативный дефектоскоп | Мобильность и скорость |
| Детальное картирование | Фазированные матрицы | Высокая разрешающая способность |
| Контроль толстых металлов | Низкочастотные преобразователи | Глубокое проникновение |
Практические советы для оператора
Подготовьте поверхность: удалите ржавчину и краску в зоне контроля, иначе сигнал будет искажен. Калибруйте прибор на эталонной пробе и ведите запись показаний. Важна скорость сканирования: слишком быстрая работа теряет детали, слишком медленная — неэффективна.
Процесс проверки: шаг за шагом
Последовательность проста и понятна. Сначала визуальный осмотр и очистка, затем калибровка оборудования на контрольном образце, после — сканирование шва, анализ эхо-сигналов и оформление отчета. Каждый шаг требует внимания к деталям и фиксирования результатов для последующего сравнения.
- Подготовка поверхности и маркировка зоны.
- Выбор и настройка преобразователя.
- Калибровка на эталоне.
- Сканирование с фиксацией координат дефектов.
- Анализ и документирование.
Заключение
Проверка сварки ультразвуком — эффективный и бережный способ убедиться в целостности шва. При грамотной подготовке и правильных настройках она дает точную картину внутреннего состояния соединения и экономит время и ресурсы. Если хотите надежный контроль качества, этот метод стоит брать в первую очередь.
